单通道薄膜压力测量仪

通过USB数据线的方式将数据上传至电脑端并显示相关数据和压力云图。通过快速的电子扫描，可以量测各个感测元件的阻值数据，并通过简单的校准功能即可得到作用于传感器上力和压强的大小、受压时间和位置。

　　通过USB数据线的方式将数据上传至电脑端并显示相关数据和压力云图。每套系统前端采用薄膜压力传感器，其内部包含了网格化的半导体基材，这使得传感器在负载压力后，能够改变其内部元素的阻值，而这些行列交织的基材也构成了传感器最基本的感测元件。通过快速的电子扫描，可以量测各个感测元件的阻值数据，并通过简单的校准功能即可得到作用于传感器上力和压强的大小、受压时间和位置。

　　（1）在软件接口上实时显示每个传感单元的压力值；

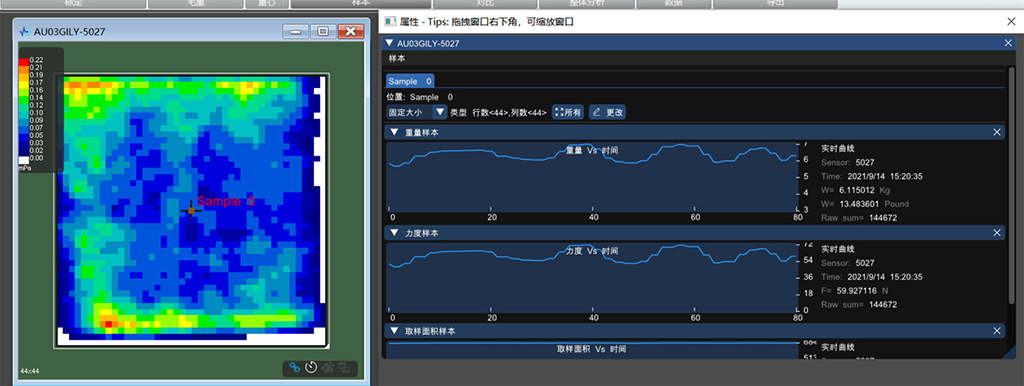

　　（2）可分析接触面积的压力分布状况，以二维和三维图形显示；

　　（3）直观显示传感器各个传感单元的二维和三维图形，以蓝绿黄红等基色显示最小值至最大值图形；

　　（4）可显示压力平均值，最大值，最小值；

　　（5）可显示传感器的受力中心点，并可跟踪中心点变化轨迹；

　　（6）可对整个测量过程进行录制和存储，软件可导入录制的文件，重现整个测试过程；

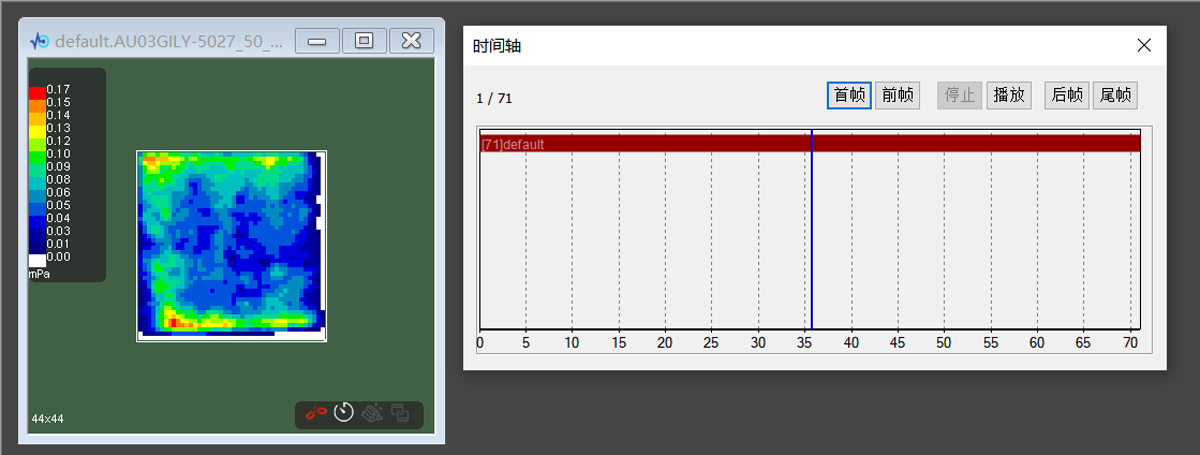

　　（7）可随时进行录制与停止，加载录制档案后可快进、后退、慢速播放；

　　（8）可显示压力与时间曲线；

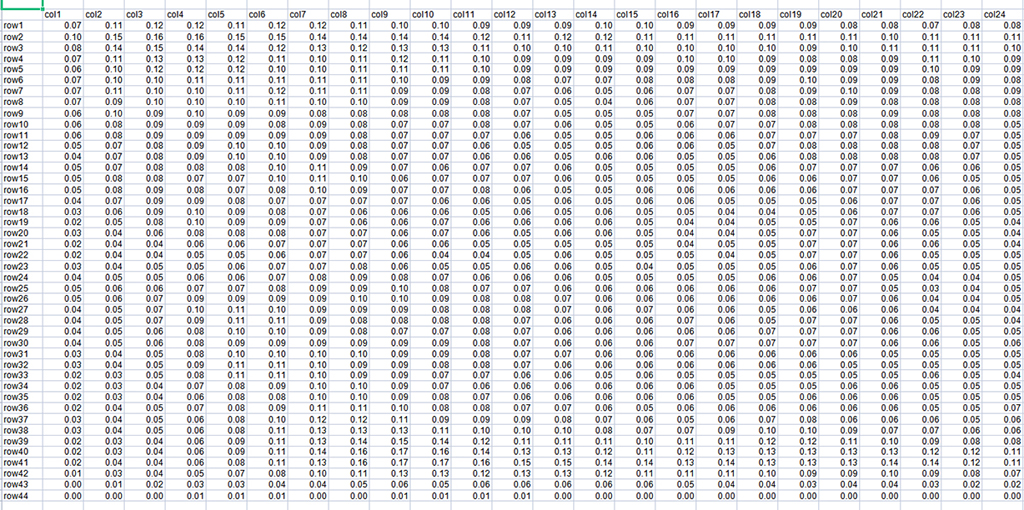

　　（9）可输出txt、excel等数据文件

　　（10）测试压力数据读取需要便捷，便携手持仪器读数or可远传至固定电脑读数

型号	FPS01-C
采集器尺寸	长142mm宽65mm高32mm
额定电压/流量	5V/200mA
采样率	最高至3000Hz
通道数	2288(根据具体型号而定)
扩展能力	支持24个采集器同时采集
A/D转换精度	8位
通讯方式	串口转USB2.0
调节增益性	可调节8*256档位
对应计算机要求	通用型笔记本电脑

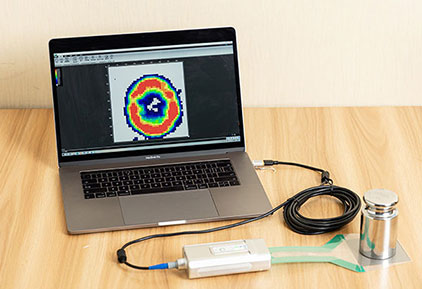

单通道薄膜压力测量仪(图1)

单通道薄膜压力测量仪(图2)

单通道薄膜压力测量仪(图3)
